LP3718BS（PWM控制器）與LP25R060S（同步整流控制器）組合是芯茂微電子針對12V1.5A適配器市場推出的高性價比無Y電容解決方案。該方案通過創新的電路拓撲與器件選型，實現了：

• 無Y電容設計：滿足全球安規（IEC60950/IEC62368）對漏電流的嚴格要求
• 高效率：滿載效率≥85.7%（230Vac），平均效率≥85.4%（六級能效標準）
• 低待機功耗：空載功耗≤0.043W（230Vac）
• 高可靠性：通過雷擊浪涌（2kV）、ESD（15kV）等嚴苛測試

核心器件選型與優勢

1. LP3718BS PWM控制器

• 高壓啟動：內置700V高壓啟動電路，啟動時間<1s（90Vac滿載）
• 谷底導通：降低開關損耗，提升輕載效率
• 頻率抖動：優化EMI性能，減少濾波元件成本

2. LP25R060S同步整流控制器

• 自適應死區控制：精準控制同步整流管導通時序，避免直通風險
• 超低導通電阻：60mΩ（典型值），降低導通損耗
• 寬電壓范圍：支持12V輸出，兼容5V/9V/15V多協議快充

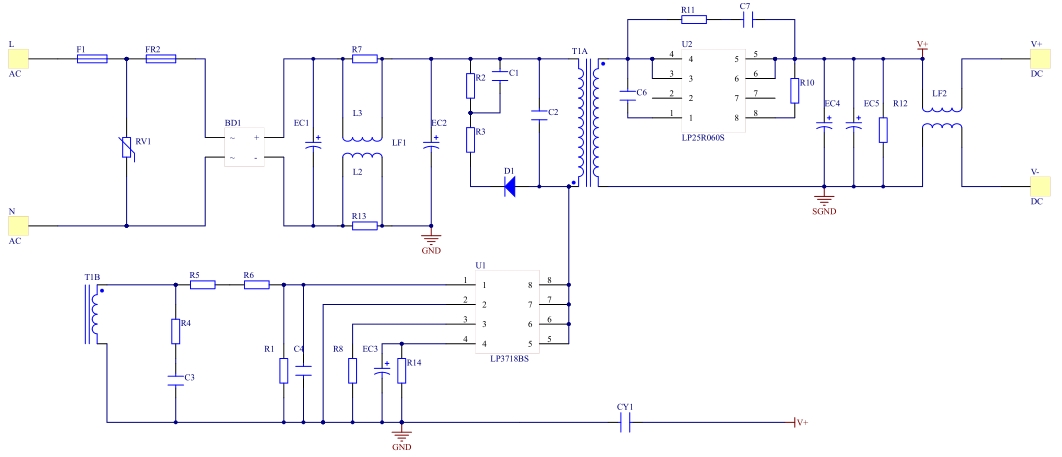

3. LP3718BS+LP25R060S原理圖

關鍵設計要點

1. 無Y電容EMI設計

• 共模電感：采用24mH EE8.3磁芯，抑制高頻共模噪聲
• RCD吸收電路：優化開關管電壓應力（實測Vds_max=640V）

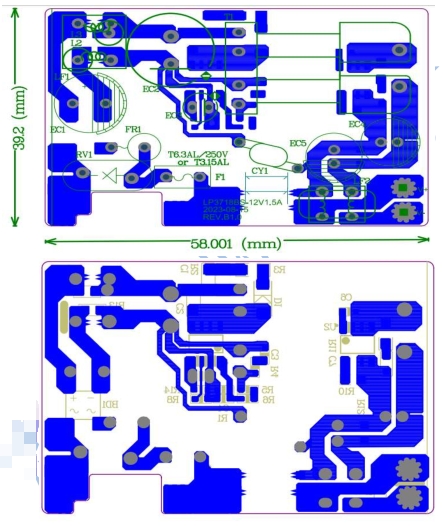

• PCB布局：關鍵信號（FB、CS）采用星型接地，減少環路面積

2. 同步整流優化

• 變壓器設計：EE16磁芯，Ae≥49.5mm2，確保磁飽和裕量（實測ΔB=337mT）
• 整流管選型：選用60V/25A MOSFET，滿足短路保護（1.5A負載短路無損壞）

3. 保護功能

• 過流保護：115%Io_min（1.86A）觸發，打嗝模式恢復
• 短路保護：輸出短路時自動限流，故障解除后自恢復
• 過溫保護：磁芯溫度≤115℃（45℃環溫下測試）

實測性能數據（節選）

BOM清單（核心器件）

設計注意事項

1. 變壓器繞制：次級繞組需采用三明治結構，降低漏感（實測漏感≤1%）
2. 散熱設計：LP3718BS溫升≤113.5℃（90Vac滿載），建議預留≥15℃裕量
3. 安規認證：需通過UL/IEC62368認證，特別注意初次級爬電距離≥6mm

總結

• 全球通用12V1.5A適配器
• 智能家居/安防設備電源
• 工業控制輔助電源

完整設計文件（含原理圖、PCB Gerber、測試報告等）可聯系深圳三佛科技獲取。
